D-STAR Software

การสร้าง D-STAR Hotspot หรือ Repeater ด้วย Software

มีโปรแกรมที่จำเป็นต้องใช้ 2 โปรแกรมด้วยกัน ได้แก่
1. PC Repeater Controller (D-STAR Repeater)
2. ircDDB Gateway

โปรแกรมทั้งสองเป็นส่วนประกอบหลักสำหรับการสร้างระบบ D-STAR
สามารถ Download โปรแกรมได้ด้วยการสมัครเป็นสมาชิกขอกลุ่มสนทนาใน Yahoo Groups คือ pcrepeatercontroller และ ircDDBGateway

ความหมายของ ข้อ 14 ตามประกาศ กสทช ว่าด้วยกิจการวิทยุสมัครเล่น

บังเอิญได้ไปเห็นกระทู้หนึ่งในที่มีการถกเถียงกันอย่างเอาจริงเอาจังเรื่อง การเป็นสมาชิกสมาคมของนักวิทยุสมัครเล่น

มีสมาชิกท่านหนึ่งไปพบข้อความตามนี้มา แล้วนำมาถามไว้ในกระทู้

"หลังจากท่านเป็นสมัครเป็นสมาชิกแล้ว ต่อไปท่านต้องต่อสมาชิกสมาคมทุกปี เพื่อให้ท่านยังได้มีสถานะการเป็นนักวิทยุสมัครเล่นอยู่ แม้ว่าบัตรนามเรียกขานท่านยังไม่หมดอายุก็ตาม ถ้าอย่างใดอย่างหนึ่งหมดอายุลง ก็จะถือว่าท่านได้ขาดจากการเป็นนักวิทยุสมัครเล่นไปด้วย สิทธิ์ต่างที่ท่านเคยมี เช่น ใบนุญาติใช้วิทยุ ใบตั้งสถานี ฯลฯ อื่นก็จะหมดไปด้วย"

จากจุดเริ่มต้นเล็กๆ นี้ทำให้เกิดเป็นการระดมความเห็นกันอย่างมากมายว่าจริงๆ แล้วมันเป็นอย่างไร บางคนก็บอกว่าเป็นแบบนี่แหละ บางคนก็บอกว่าบ้าไปแล้วถ้าเป็นแบบนี้

ลองมาดูว่าตามประกาศฉบับใหม่ที่มีผลบังคับใช้อยู่ในเวลานี้แล้วนั้น เป็นอย่างไร

เนื้อความตามข้อ 14 ของประกาศ เขียนไว้แบบนี้

ข้อ ๑๔ พนักงานวิทยุสมัครเล่นต้องมีสถานะเป็นสมาชิกขององค์กรวิทยุสมัครเล่นที่จดทะเบียนนิติบุคคลเป็นสมาคมที่คณะกรรมการรับรอง

ทั้งนี้ องค์กรวิทยุสมัครเล่นตามความในวรรคแรกต้องจัดทําหนังสือรับรองสถานภาพการเป็นสมาชิกโดยมีรูปแบบตามที่สํานักงานกําหนด หรือบัตรประจําตัวสมาชิก เพื่อใช้เป็นเอกสารประกอบการยื่นคําขอรับใบอนุญาตพนักงานวิทยุสมัครเล่น

ความในข้อ 14 แบ่งออกเป็น 2 วรรค ซึ่งความในวรรคแรกบอกไว้ว่า นักวิทยุสมัครเล่นจะต้องมีสถานะเป็นสมาชิกของสมาคมใดสมาคมหนึ่ง ที่ กสทช รับรอง และความในวรรคสองเป็นการกำหนดหน้าที่ของสมาคมว่าจะต้องออกหนังสือรับรองหรือบัตรสมาชิก ให้ไว้เพื่อใช้สำหรับการขอรับใบอนุญาตพนักงานวิทยุสมัครเล่นเล่น

ถ้าพิจารณาความในวรรคแรก เนื้อความก็จะระบุชัดเจนว่าการที่จะคงความเป็นพนักงานวิทยุสมัครเล่นไว้ได้นั้นจำเป็นจะต้องเป็นสมาชิกของสมาคมอยู่ตลอดเวลา หากขาดจากการเป็นสมาชิกของสมาคมแล้วนั้นคุณสมบัติการเป็นพนักงานวิทยุสมัครเล่นก็หายไป เนื่องจากไม่เป็นไปตามความในข้อ 14 วรรคแรกนั่นคือไม่มีสถานะเป็นสมาชิกของสมาคม

ดังนั้นความตามที่เพื่อนสมาชิกท่านหนึ่งยกมาถามนั้นก็จะเป็นจริง

และเมื่อไม่มีคุณสมบัติการเป็นพนักงานวิทยุสมัครเล่นแล้ว ใบอนุญาตต่างๆ ที่ได้รับอยู่นั้นก็จะสิ้นสภาพตามไปด้วย ไม่ว่าจะเป็นใบอนุญาตพนักงานวิทยุสมัครเล่น ใบอนุญาตตั้งสถานี ใบอนุญาตมี/ใช้เครื่อง ต่างๆ ให้คิดง่ายๆ ว่า คนที่ไม่มีคุณสมบัติการเป็นพนักงานวิทยุสมัครเล่น จะมีใช้เครื่องวิทยุสมัครเล่น และตั้งสถานีวิทยุสมัครเล่นได้อย่างไร

มีท่านหนึ่งตอบเอาไว้ถึงคุณสมบัติของผู้ที่จะเป็นพนักงานวิทยุสมัครเล่น ผมขอยกมาดังนี้

คุณสมบัติของพนักงานวิทยุสมัครเล่น ตามประกาศ จะต้องคุณสมบัติดังนี้

1. เป็นผู้มีสัญชาติไทย หรือเชื้อชาติไทย
2. เป็นผู้ได้รับประกาศนียบัตรพนักงานวิทยุสมัครเล่นซึ่งคณะกรรมการออกให้หรือคณะกรรมการอนุญาตให้เทียบเท่า
3. คุณสมบัติอื่นใดที่คณะกรรมการประกาศกำหนด
4. พนักงานวิทยุสมัครเล่นต้องมีสถานะเป็นสมาชิกขององค์กรวิทยุสมัครเล่นที่จดทะเบียนนิติบุคคลเป็นสมาคมที่คณะกรรมการรับรอง

ไม่ว่าเราจะพอใจ หรือไม่พอใจ ชอบหรือไม่ชอบ เห็นด้วยหรือไม่เห็นด้วย กับประกาศนี้อย่างไร เราก็คงเลี่ยงที่จะปฏิบัติตามไม่ได้ เพราะมีผลบังคับใช้ไปเรียบร้อยแล้ว

มาตรา 43

ผ่านพ้นมาก็หลายเดือนแล้ว นับจากวันที่ประกาศ กสทช เกี่ยวกับแนวทางการกำกับดูแลกิจการวิทยุสมัครเล่น ที่มีผลบังคับใช้มาตั้งแต่วันที่ 24 กรกฎาคม 2557

หลายคนก็ดีใจที่มีพัฒนาการไปในทางที่ดีขึ้น เรียกได้ว่าไม่อายนานาอารยประเทศ ว่ากิจการวิทยุสมัครเล่นไทย ก็ทัดเทียบกัน (เรื่องกฏหมาย และข้อกำหนด) แต่ก็มีหลายคนบนพึงพำต่อว่าต่างๆ นานา ซึ่งแสดงให้เห็นว่าได้รับความสนใจไม่น้อยจากนักวิทยุสมัครเล่น่ ถึงแม้จะรู้สึกช้าไปหน่อยก็ยังดีที่ออกมามีเสียงบ้าง

มาจนถึงวันนี้มีจำนวนไม่น้อยที่อ่านประกาศแล้วก็ไม่เข้าใจ หรือไม่รู้ว่าจะปฏิบัติตัวอย่างไร มันสับสนไปหมด ได้มีความพยายามจาก กสทช ที่จะไปเดินสายชี้แจง อธิบาย แถลงไข ให้เกิดความกระจ่างแล้วทั่วประเทศก็ตาม หลายคนก็ยังพลาดโอกาสที่จะได้เข้าร่วม

ประเด็นร้อนหนึ่งก็คือตามประกาศ ในมาตราที่ 14 กำหนดไว้ว่าพนักงานวิทยุสมัครเล่นทุกคนจะต้องมีสถานะเป็นสมาชิกของสมาคมที่ กสทช รับรอง โดยมีเนื้อความตามนี้

ข้อ ๑๔ พนักงานวิทยุสมัครเล่นต้องมีสถานะเป็นสมาชิกขององค์กรวิทยุสมัครเล่นที่จดทะเบียนนิติบุคคลเป็นสมาคมที่คณะกรรมการรับรอง

 และเพื่อไม่ให้เป็นการสงผลกระทบในวงกว้างจึงได้ออกบทเฉพาะกาล ข้อที่ 43 ยกเว้นผู้ที่ได้รับอนุญาตก่อนประกาศฉบับนี้มีผลบังคับใช้ ดังนี้

ข้อ ๔๓ ความในข้อ ๑๔ มิให้ใช้บังคับกับผู้ที่ได้รับใบอนุญาตพนักงานวิทยุสมัครเล่น
ก่อนประกาศฉบับนี้มีผลใช้บังคับ

 ก็เลยทำให้เกิดการตีความกันไปต่างๆ นานา จนทำให้เกิดความสับสนกันไปมาก ว่าที่บอกไว้ในข้อ 43 น่ะคืออย่างไร จะตีความเข้าข้างใครก็แล้วแต่ ลองมาดูภาพประกอบนี้แล้วก็น่าจะกระจ่างขึ้นได้บ้าง

สัญญาณรบกวนมาจากไหน

ได้ยินเสียงมาว่าเกิดการรบกวนกัน อะไรสักอย่าง ระหว่างสถานี Echolink กับสัญญาณที่ผู้ถูกรบกวนพูดถึงว่าจะเป็นดาวเทียม หรือสถานี D-STAR เมื่อได้ยินดังนั้น จากข้อมูลที่มีอยู่เพียงน้อยนิด ก็ได้กลับมาคิดหาต้นตอ และสาเหตุของปัญหาว่าน่าจะเกิดจากอะไร

หลังจากพิจารณาอยู่พักใหญ่ ก็พบว่าปัญหา และสาเหตุน่าจะเกิดจากสิ่งนี้เป็นแน่แท้ ลองมาดูกันว่าสัญญาณรบกวนเกิดจากอะไร

ปัจจุบันเราใช้ระยะห่างระหว่างช่องความถี่ที่ระยะ 12.5 kHz เป็นมาตรฐานสากล ที่กำหนดให้การผสมสัญญาณชนิด FM จะต้องปรับระยะห่างเป็น 12.5 kHz ทั้งหมด ซึ่งก็ต้องใช้การผสมคลื่นแบบ FM Narrow ที่ใช้แถวความกว่างของความถี่ (Bandwidth) ที่ 11.25 kHz

แต่ด้วยเราอาจจะยังไม่ได้ปรับเปลี่ยนเครื่องวิทยุของเราให้มีการผสมคลื่นแบบ FM Narrow ที่มีความสัมพันธ์กับระยะห่างระหว่างช่องที่น้อยลงจากเดิม หากเราใช้การผสมคลื่นแบบ FM Wide เช่นเดิมที่ใช้ Bandwidth ที่กว้างถึง 20 kHz อยู่ ปัญหาการรบกวนกันระหว่างช่องข้างๆ ก็จะเกิดขึ้นอย่างแน่นอน

มาดูช่องข้างๆ กันเขาใช้อะไร และเป็นแบบไหน ที่ความถี่ 145.7875 MHz นั้นมีการใช้งานวิทยุสื่อสารประเภทเสียงดิจิตอล แบบ D-STAR ซึ่งใช้การผสมคลื่นแบบ GMSK ที่ใช้ Bandwidth เพียง 6.25 kHz นั่นคือเพียงครึ่งหนึ่งของระยะห่างระหว่างช่องที่กำหนดไว้ที่ 12.5 kHz

อ้าว...แล้วอย่างนี้มันกวนกันได้อย่างไรล่ะ ก็แน่นอนว่า FM Wide ที่ 20 kHz กินแถบความถี่ข้างละ 10 kHz จากความถี่กลาง และ D-STAR กินแถบความถี่ข้างละ 3.125 kHz ซึ่งเมื่อนำ 2 แถบนี้มารวมกัน ดังนี้

10 kHz + 3.125 kHz= 13.125 kHz

ตายละมันเกิน 12.5 kHz แสดงว่ามันมีส่วนที่ทับกันอยู่ และนี่เองเป็นตัวปัญหาที่ทำให้เกิดสัญญาณรบกวน ให้ดูภาพด้านล่าง เพื่อเพิ่มความเข้าใจ

อ้าว..แล้วมันรบกวนกันแบบนี้ จะมีวิธีแก้ไขมั้ย แน่นอนว่าเมื่อเรารู้ต้นตอของปัญหาแล้ว การแก้ไขก็ไม่ใช่เรื่องยากแล้วล่ะ ในเมื่อ Bandwidth มันเกินมาทับกัน เราก็ลด Bandwidth ไม่ให้มันมาทับกัน ปัญหาก็หมดลงไปในทันที

คำถามต่อมาคือ แล้วจะไปลดที่ไหนล่ะ ใครเป็นคนลด Bandwidth

ก็ต้องไปดูว่าใครใช้ไม่เป็นไปตามข้อกำหนด หรือมาตรฐาน ที่กำหนดไว้ ก็แน่ละคนที่ใช้ Bandwidth เกินกว่า 11.25 kHz ก็ต้องปรับให้เป็นไปตามข้อกำหนด

ในทางปฏิบัติ เพียงแต่เปลี่ยนไปใช้ FM Narrow ที่ใช้ Bandwidth น้อยลง ปัญหาก็จบลงได้ง่าย เพียงแค่กดปุ่มไม่กี่ครั้งเท่านั้นเอง

คงไม่ใช่กรณีนี้เรื่องเดียวที่สร้างปัญหาการรบกวน แต่รวมถึงการใช้งานความถี่อื่นๆ ด้วย สำหรับนักวิทยุสมัครเล่นที่ยังคงใช้งานเครื่องในแบบ FM Wide อยู่ แต่สำหรับสถานีวิทยุสมัครเล่นทั่วไปนั้นปัญหาไม่ได้เกิดตลอดเวลา แต่ถ้าเป็นสถานี Link ที่เปิดให้บริการกันแบบเรียกว่า 24 ชั่วโมงไม่มีหยุดนั้น แล้วอยู่ช่องติดกัน ปัญหาก็จะเพิ่มความรุนแรงมากขึ้นไปอีก

สำหรับผู้ที่ทำสถานี Link จำเป็นอย่างยิ่งที่ต้องใช้ FM Narrow เพื่อไม่ก่อให้เกิดการรบกวนระหว่างกัน ในส่วนของสถานีทวนสัญญาณ (Repeater) นั้นได้ปรับเป็น FM Narrow เกือบหมดแล้ว ถ้าเป็นไปได้ใครมีความพร้อม และมีเครื่องที่สามารถใช้งาน FM Narrow ได้อยู่แล้วให้เปลี่ยนไปใช้เถอะครับ

อนาคตข้อกำหนดของการขออนุญาตตั้งสถานีเชื่อมโยงโครงข่ายอื่น อาจกำหนดมาเลยว่าผู้ที่ตั้งสถานีประเภทนี้ต้องใช้ FM Narrow เท่านั้น ถ้าใครไม่พร้อมอาจไม่พิจารณาให้ตั้งสถานีก็เป็นได้


ผลการทดลองจริง
(เปิด Caption - CC เพื่อชมคำอธิบาย)



อ้างอิง :
http://utahvhfs.org/dstar_channel_spacing.html
http://en.wikipedia.org/wiki/Carson_bandwidth_rule
http://en.wikipedia.org/wiki/Types_of_radio_emissions
http://en.wikipedia.org/wiki/D-STAR

Thailand 2M SSB DX Net

วัตถุประสงค์การทำ Net

เพื่อให้นักวิทยุสมัครเล่นได้ติดต่อกับสถานีที่ท่านสามารถรับสัญญาณได้ โดย Net Control Station (NCS) จะเป็นผู้เรียกเพื่อ Check-In ก่อนรอบแรก ให้แจ้งสัญญาณเรียกขาน ไปยัง Net Control Station (NCS) เพื่อจะบันทึกไว้ และผู้ที่ได้ Check-In เข้าไปแล้วให้ Standby จนกว่า Net Control Station (NCS) จะเรียกกลับมา เพื่อเปิดโอกาศให้ท่านได้ติดต...่อกับสถานีที่ท่านรับสัญญาณได้ระหว่างที่ Net Control Station (NCS) กำลัง Check-In เมื่อท่านได้ติดต่อกับทุกสถานีที่ท่านสามารถรับได้หมดแล้ว ให้คืนความถี่กลับมาที่ Net Control Station (NCS) เพื่อเรียกท่านถัดไปขึ้นมาติดต่อ

ในการติดต่อสื่อสารให้สื่อสารอย่างรวดเร็ว กระชับ แลกเปลี่ยนเฉพาะสัญญาณเรียกขาน ชื่อ Report สัญญาณ Grid locator เท่านั้น เพื่อไม่เป็นการไม่เสียเวลาของ Net และเปิดโอกาศให้ท่านอื่นๆ ได้มีโอกาศติดต่อด้วย ไม่ควรใช้พูดคุยเรื่องอื่นๆ หากมีความประสงค์จะติดต่อพูดคุยมากกว่านี้ให้แจ้ง Net เพื่อแจ้ง QSY ไปยังความถี่อื่น

หากท่านใดมาไม่ทันการเรียก Check-In ให้ท่าน Standby และฟังว่าท่านสามารถรับสถานีใดได้บ้าง และให้ Check-In เข้ามาเมื่อ Net Control Station (NCS) เรียก Check-In อีกครั้ง ในการทำ Net นั้นผู้ที่เป็น Net Control Station (NCS) จะเรียก Check-In เป็นระยะๆ ตลอดเวลาที่มีการทำ Net

เทคนิคการติดต่อสื่อสารด้วย DX Net

1. Check-In เข้าไปยัง Net Control Station (NCS) หากท่านมาไม่ทันการ Check-In ให้ทำข้อ 2 และรอการเรียก Check-In ครั้งถัดไป ในบางกรณี NCS อาจเปิดให้มีการ Late Check-In ได้ หมายถึงเปิดให้มีการ Check-In เข้ามาได้ตลอดเวลา เพื่อเพิ่มในรายการเรียกของ NCS
2. ให้ฟัง และจดบันทึกสัญญาณเรียกขาน รับดับความแรงสัญญาณที่รับได้ ของสถานีที่ท่านรับได้ทั้งหมดไว้
3. เมื่อ NCS เรียกท่าน ให้ทำการติดต่อกับสถานีอื่นๆ ให้ท่านเรียกตามรายการที่ได้จดบันทึกไว้จนครบ
4. คืนความถี่ให้กับ NCS เพื่อเรียกท่านอื่นต่อไป

HS2JFW Antenna Elevation System

ระบบก้ม-เงย

จุดหมุน ทั้งแผ่นวาดแบบคร่าวๆ แล้วไปให้โรงกลึงทำตามแบบ

ใช้งานได้ทนทาน เพราะวัสดุอย่างหนา

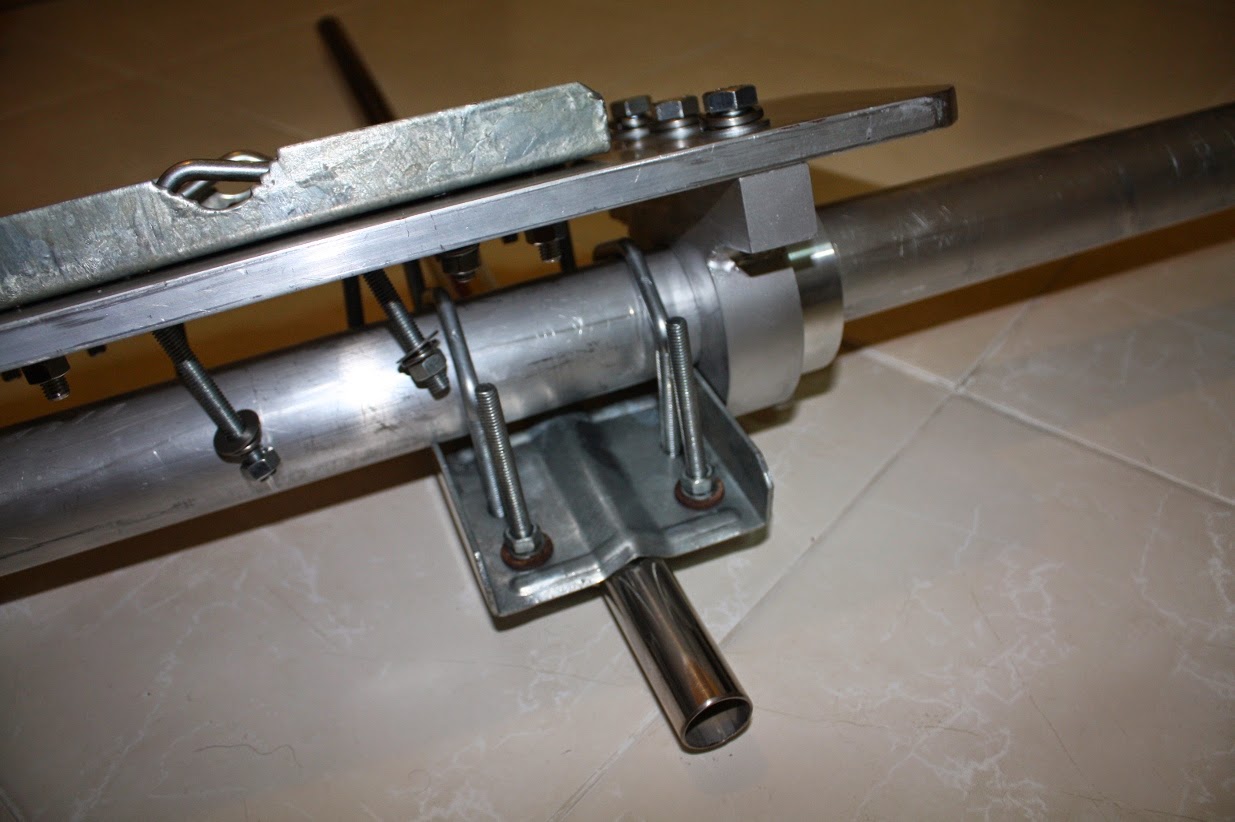

ดูกันใกล้ๆ อีกที

เป็นการเอา Plate สำหรับจับสายอากาศมายึดติดกับแผนอลูมิเนียมหนา
ซื้อจากร้าน Clubstation

กล่อง Elevation Sensor สำหรับวัดมุมก้ม-เงยแบบ Digital
ซื้อมาราคาประมาณ 3000 บาท
รุ่น Winegard DM-4000

ขยายความเรื่องความถี่สำหรับการติดต่อสื่อสารประเทภเสียงโดยเชื่อมโยงผ่านโครงข่ายอื่น

ในที่สุดสรุปผลการรับฟังความคิดเห็นเรื่องประกาศ กสทช ที่เกี่ยวข้องกับกิจการวิทยุสมัครเล่นโดยตรงได้เปิดเผยสู่งสาธารณะเป็นที่เรียบร้อย หลังจากที่หลายคนได้อ่านแล้วก็มีเสียงตอบรับหลากหลาย ไม่ว่าจะเป็น เสียงชม เสียงบ่น ความรู้สึกสมหวัง และผิดหวัง กับสิ่งที่แต่ละคนได้เสนอไป การรับฟังก็คือการรับฟัง และความจริงก็คือว่าผลที่ออกมาคงไม่สามารถทำให้ทุกคนที่เสนอความเห็นไปแล้วจะได้รับการตอบรับตามความเห็นของทุกคนที่เสนอ ซึ่งผู้พิจารณา ก็ได้นำไปสรุปและพิจารณาความเห็นทั้งหมด พร้อมทั้งได้สรุปผลมาแล้วว่าจะทำอย่างไร

มีประเด็นที่อาจต้องทำความเข้าใจเพิ่มสักนิดจากข้อสรุปที่ออกมา คือ ความถี่สำหรับการติดต่อสื่อสารประเภทเสียงโดยเชื่อมโยงผ่านโครงข่ายอื่น ดังสรุป

ก็เป็นที่น่ายินดีกว่า จะได้มีความถี่เป็นการเฉพาะกันเสียทีสำหรับสถานีประเภทนี้หลังจากใช้ปะปนกันการสื่อสารประเภทอื่นๆ มากันตั้งแต่เริ่มต้น ของใหม่ก็ได้มีกำหนดเอาไว้ให้ถึง 7 ช่องความถี่ด้วยกัน เอามาให้ดูกันว่า 7 ช่องดังกล่าวมีอะไรบ้างจากร่างที่กำหนด
ช่วงแรกกำหนดไว้ 5 ช่องความถี่ดังนี้

และช่วงที่ 2 กำหนดไว้อีก 2 ช่องความถี่

ซึ่งดูแล้วก็ไม่น่าจะมีอะไรให้สงสัย หรือต้องเพิ่มรายละเอียดอีก แต่ก็ต้องบอกว่าต้องมีการขยายความเพิ่มอีกสักนิด เพื่อให้การใช้งานไม่เกิดปัญหาตามมาเหมือนที่เคยเกิดขึ้น

มาดูสิ่งที่ได้เสนอไปว่าเป็นอย่างไร

และ

สิ่งที่แตกต่างกันก็คือมีการแยกประเภท หรือชนิดของการติดต่อสื่อสารประเภทนี้ไว้ชัดเจนเป็น 2 ชนิด ได้แก่ Analog และ Digital ด้วยเหตุที่มีการใช้งานของทั้ง 2 รูปแบบนี้ และแนวโน้มเทคโนโลยีกำลังก้าวไปสู่เสียง Digital มากขึ้น ด้วยมีเหตุผลหลายประการ คงไม่กล่าวถึงในที่นี้ หากไม่มีการจำแนกความถี่ไว้ชัดเจน ก็จะเกิดปัญหาการรบกวนกัน ทำให้ไม่สามารถใช้งานได้ หรือใช้ได้ไม่เต็มประสิทธิภาพ เหตุผลที่แยกออกมาชัดเจน มีดังนี้

1. แถบความถี่เดิม 144-146MHz กำหนดให้ เสียง Analog 4 ความถี่ และเสียง Digital 1 ความถี่ เพื่อรองรับเครื่องวิทยุสื่อสารเดิมที่ไม่สามารถขยายเกินกว่า 146MHz ได้

2. แถบความถี่ใหม่ กำหนดให้เสียง Digital เพิ่มอีก 2 ความถี่ เนื่องจากเป็น Mode ใหม่ สามารถใช้เครื่องมือสื่อสารใหม่ที่สามารถใช้งานความถี่ช่วงใหม่ได้แล้ว

อาจเป็นความหวังดี หรือยังไม่เข้าใจ ของการสรุปผลการรับฟังที่ไม่ชัดเจน หากนำมารวมกันปัญหาใหญ่จะตกอยู่ที่กลุ่ม Analog เพราะระบบไม่สามารถคัดกรองสัญญาณได้ จะได้รับสัญญาณทั้ง Analog และ Digital เข้าไปทั้งหมด ถ้าใช้งานร่วมความถี่เดียวกัน ซึ่งแตกต่างจากระบบ Digital ที่จะไม่รับสัญญาณ Analog เลย ระบบจะเปิดและทำงานเฉพาะสัญญาณ Digital เท่านั้น

หากประกาศกำหนดมาแบบกว้างเช่นนี้ ท้ายที่สุดก็จำเป็นจะต้องมีการจัดการที่ดี ระหว่างระบบที่เป็น Analog และ Digital

หมายเหตุ

- ระบบเสียง Analog ได้แก่ Echolink, e-QSO, WIRES-II เป็นต้น

- ระบบเสียง Digital ได้แก่ P-25, D-STAR, DMR, C4FM (4FSK) เป็นต้น

แนวทางการบริหารจัดการ สถานี Internet Gateway ในประเทศไทย

เอกสารเผยแพร่
แนวทางการบริหารจัดการ สถานี Internet Gateway ในประเทศไทย

Download ได้ที่นี่ bit.ly/gatewaymgm

นโยบายการเข้าใช้งาน EchoLink (EchoLink Access Policies)

นโยบายการเข้าใช้งาน EchoLink (EchoLink Access Policies)



นโยบายการเข้าใช้งานที่ ทุกสถานีจะต้องยึดปฏิบัติเพื่อจะขออนุญาตสิทธิเข้าใช้งานระบบ EchoLink นโยบายนี้ถูกกำหนดขึ้นเพื่อให้มั่นใจว่าได้ทำทุกอย่างอย่างถูกต้อง และมีการใช้งานอย่างไม่มีปัญหาสำหรับทุกสถานี นโยบายทุกข้อที่กำหนดขึ้นมานั้นเพื่อให้เกิดการใช้งานได้ในวงกว้างและมีความเท่าเทียมกัน

การใช้งาน EchoLink  นั้นไม่คิดค่าใช้จ่ายในการใช้บริการ แต่โปรดคำนึงไว้ว่าระบบ EchoLink นี้ดำเนินการโดยเอกชน เป็นระบบส่วนตัวของผู้ให้บริการ ผู้ใช้งานของระบบทุกคนอยู่ในฐานะแขกของระบบ (Guest) และได้รับสิทธิให้ใช้งานภายใต้นโยบายนี้

1. การเข้าใช้งานระบบ จะอนุญาตให้เฉพาะพนักงานวิทยุสมัครเล่นเท่านั้น (CEPT Class 2 หรือเทียบเท่า) ผู้ใช้งานใหม่ทุกคนจะต้องแสดงหลักฐาน เพื่อพิสูจน์ตัวตนก่อนที่จะได้รับสิทธิ โดยการใช้เอกสารได้หลายประเภทตามที่ได้กำหนดไว้แล้ว สามารถดูเอกสารเพื่อพิสูนน์ตัวตนได้ที่นี่ http://www.echolink.org/validation_docs.htm
2. ไม่อนุญาตให้ “SWL” (ฟังอย่างเดียว) เข้าใช้งาน EchoLink ถูกออกแบบมาให้เป็นระบบสื่อสารสองทาง ซึ่งยังไม่มีกระบวนการพิสูจน์ตัวตนที่แน่ชัดได้ของผู้ใช้งานประเภทฟังอย่างเดียว (SWL)
3. การอนุญาตให้ใช้งานระบบประเภท Sysop (สถานี –L และ –R) จะอนุญาตให้เฉพาะผู้ที่มีสิทธิให้สามารถตั้งสถานีเชื่อมต่อโครงข่ายอินเทอร์เน็ตเท่านั้น อย่างไรก็ตามเป็นความรับผิดชอบของเจ้าของสถานีเองที่จะต้องดำเนินการขออนุญาตเพิ่มเติม (ถ้ามี) จากหน่วยงานกำกับดูแล
4. สถานีที่ใช้งานประเภท Sysop ต้องเชื่อมต่อระบบ EchoLink เข้ากับอุปกรณ์และความถี่เฉพาะในกิจการวิทยุสมัครเล่นเท่านั้น EchoLink ไม่อนุญาตให้เชื่อมต่อกับระบบอื่น อาธิเช่น ระบบ GMRS, FRS, MARS (CB 27MHz และ CB 245MHz ในประเทศไทย หรือความถี่นอกเหนือไปจากกิจการวิทยุสมัครเล่น) และเหตุผลทางด้านความปลอดภัย EchoLink ไม่อนุญาตให้เชื่อมต่อกับระบบ VoIP อื่นใดที่สามารถเข้าถึงระบบ EchoLink ผ่านทางคอมพิวเตอร์ได้โดยตรง
5. สถานีวิทยุสมัครเล่นที่เข้าใช้งานระบบ ถูกคาดหวังว่าจะปฏิบัติตามหลักการใช้งานที่เป็นที่ยอมรับโดยทั่วไปในกิจการวิทยุสมัครเล่น การอนุญาตจะถูกเพิกถอนหากพบว่ามีการใช้งานที่มีเจตนาร้าย การกระทำที่จงใจที่จะละเมิดข้อตกลงในกิจการวิทยุสมัครเล่นสากล หรือ การปลอมเป็นบุคลลอื่น
6. เมื่อได้รับการร้องเรียนจากผู้ใช้งานอื่นๆ จำนวนมาก การใช้งานสถานีทวนสัญญาณอย่างไม่สุภาพ การประสงค์ร้ายต่อผู้อื่น การใช้ถ้อยคำหยาบคายต่อผู้อื่นที่ไม่เป็นที่ยอมรับ ถือว่าเป็นเหตุแห่งการเพิกถอนสิทธิ์การเข้าใช้งาน นโยบายนี้มีผลกับการส่งสัญญาณทุกประเภท ทั้งจากสถานีผู้ใช้งานโดยตรง หรือผ่านทางความถี่วิทยุก็ตาม รวมไปถึงคำพูดหยาบคาย หรือคุกคามโดยตรงต่ออาสาสมัครผู้ดูแลระบบ EchoLink ด้วยเช่นกัน ซึ่งจะไม่ได้รับการยอมรับ
7. เมื่อได้รับสิทธิการเข้าใช้งานแล้ว จะต้องไม่แบ่งให้ หรือ ให้ยืม รหัสผ่านของตนเองต่อสถานีอื่น โดยเฉพาะอย่างยิ่งกับผู้ที่ไม่มีใบอนุญาต ไม่ได้เป็นพนักงานวิทยุสมัครเล่น อนึ่งผู้ซึ่งพยายามใช้เอกสาร หลักฐาน ปลอมเพื่อที่แสดงตนเข้าใช้งาน หรือเอกสารจริงที่ไม่ได้รับอนุญาตจากเจ้าของ จะถูกห้ามใช้ระบบอย่างถาวร
8. ให้ใช้สัญญาณเรียกขานที่อยู่ประจำที่ เพื่อเข้าใช้ระบบ หลีกเลี่ยงการใช้สัญญาณเรียกขาน portable เช่น K1RFD/1 หรือ PY2/K1RFD หรือสัญญาณเรียกขานชั่วคราว สัญญาณเรียกขานพิเศษ ซึ่งสัญญาณเรียกขานเหล่านี้จะไม่ได้รับการอนุญาตให้เข้าใช้งาน
9. ถ้าคุณมีสัญญาณเรียกขานมากกว่า 1 สัญญาณเรียกขาน ให้ใช้สัญญาณเรียกขานเดียวในการขอสิทธิเข้าใช้งาน ซึ่งในกฏพื้นฐานของระบบจะไม่อนุญาตให้ใช้ได้ และรวมไปถึงสัญญาณเรียกขานของท่านในประเทศอื่นๆ ด้วยเช่นกัน จะไม่ได้รับอนุญาต
10. สัญญาณเรียกขานของคลับ และสถานีทวนสัญญาณ จะต้องใช้สำหรับการเชื่อมต่อความถี่วิทยุเท่านั้น (RF Link หรือ Sysop mode) ผู้ดูแลระบบ EchoLink จะไม่อนุญาตให้ใช้สัญญาณเรียกขานของคลับ และสถานีทวนสัญญาณ สาหรับการใช้งานแบบผู้ใช้งานทั่วไป (User mode)
11.  “Addressing Server” หรือ Server ที่ให้บริการถูกออกแบบมาให้เข้าถึงได้เฉพาะโปรแกรม EchoLink เท่านั้น ด้วยเหตุผลทางด้านความปลอดภัย การเข้าใช้งานจากโปรแกรมอื่นๆ นั้นต้องได้รับอนุญาตจากผู้ดูแล Server ด้วยเหตุผลทางด้านความปลอดภัยอีกเช่นกัน จะต้องไม่แสดงหมายเลข IP ของผู้ที่กำลังใช้งานระบบ ไปให้กับผู้ใช้อื่นนอกจากผู้ใช้งานที่ได้รับอนุญาตให้ใช้ระบบแล้วเท่านั้น
12. อย่างไรก็ดีทุกสิ่งที่ได้ทำลงไปนั้นเพื่อให้นโยบายนี้ เกิดการใช้งานได้ในวงกว้างและมีความเท่าเทียมกัน อาสาสมัครผู้ดูแลระบบ EchoLink สงวนสิทธิที่จะเพิกถอนการเข้าใช้งานของสถานีใดๆ ได้ตลอดเวลา โดยที่ไม่จำเป็นต้องแจ้งให้ทราบ ระบบ EchoLink นั้นดำเนินการ บริหารจัดการโดยเอกชน ไม่มีความเกี่ยวข้องสัมพันธ์ใดๆ และไม่ถูกกำกับดูแล จากหน่วยงานกำกับดูแล ที่ดูแลงานด้านวิทยุสื่อสารแต่อย่างใด

หมายเหตุ

โปรแกรม EchoLink นั้นมีระบบรักษาความปลอดภัยเพิ่มเติม ซึ่งสามารถทำได้จากผู้ใช้งานสถานีโดยตรง ตัวอย่างเช่น สถานี Link ไม่มีความประสงค์จะเข้าร่วมในห้องคอนเฟอร์เรนท์ใดๆ สามารถกำหนดได้ว่าไม่อนุญาตให้เชื่อมต่อกับห้องคอนเฟอร์เรนท์ การกระทำดังกล่าวลักษณะนี้เป็นการตัดสินใจของเจ้าของสถานี ซึ่งไม่อยู่ในการควบคุมของเจ้าของโปรแกรม หรือ Server ที่ระบบทำงานอยู่แต่อย่างใด

Discriminator Port ของ IC แต่ละเบอร์ในเครื่องวิทยุสื่อสาร

	TABLE 1			TABLE 2			TABLE 3
Receiver	Discriminator	Baseband		Discriminator	Output		Discriminator	Receiver
	IC	Audio Pin		IC	Pin		IC
Alan				91901	15		600-565	Polaris 88
Alan-1	MC3359	10		BA4112	9			Touch M100
Albrecht				BA4116	9			Touch M400
AE30H	NJM2551	11		CA3089	6		BA4112	Husun 70
AE39H	MC3361	9 (TP201)		CX20111	21		MC3357	AR3000
AE40H	MC3361	9, TP5		KA3361	9			008
AE42H	MC3361	9, TP5		LSC1359	10			0050
AE50H	MC3361	9, TP5		MC3357	9			PRO-30
AE55H	KA3361	9		MC3359	10			Space Shuttle
AE60H	NJM3359	10		MC3361	9			TRP2500
AE60T	JRC3359	10		MC3362	13			AR2002 (NFM)
AE65H	MC3361	9		MC3363	16			PRO-2002
AE66H	MC3361	9		MC3367	16			Seacom 80
AE66M	MC3361	9		MC3371	9			FRG9600
AE67H	MC3361	9		MC3372	9		LSC1359 JRC3359 MC3359 NJM3359 ULN3859	BC100XL
AE69H	TK83361	9 , LND7		MC13371	9			AE60T
AE70H	MC3361	9 (TP201)		MP5071	9			COM215
AE72H	TK10931	12, LND7		MPS5071	9			Compu 8000
AE75H	KA3361	9, TP5		NJM2537	9			COM112
AE77H	MC3361	9		NJM2551	11			PRO-41
AE80H	KA3361	9, TP5		NJM2552	11			PRO-9200
AE90H	MC3361	9 (TP201)		NJM2590	6			Airspy 007
AE92H	TK10931	12, LND7		NJM2591	9			Galaxie
AE95H	MC3361	9		NJM2592	11			UBC50XL
AE100 (old model)	TA7761	9		NJM3359	10			UBC65XLT
AE100H	TA31136	9		RCL10420	11			UBC142XLT
AE100T	TA31136	9		RCL10489	11			UBC175XL
AE105H	MC3361	9		RX3140	10			PRO-2025
AE180H	MC3361	9		SA605	9			UBC760XLT
AE200	TA7761	9		SL660	8			RT6500S
AE300	MC3372	9		SL5018	9			Bearcat 200
AE400	MC3372	9		TA3116	9		KA3361 MC3361	AE55H
AE500H	TA31136	9		TA7130	7			AE75H
AE600H	MC3372	9		TA7303	8			COM101
Aircontrol-9000	TA7640	9		TA7640	9			COM106
Aircontrol-M7	TA7640	9		TA7761	9			COM202
AR106	TK10930	12		TA7787	9			PSR-216
Apelco				TA7792F	8			PSR-244
VXL501	TK10931	12		TA31136	9			PSR-275
Alinco				TA31142	10			PRO-50
DJ-X3	TK10931	12		TA31145	9			PRO-62
DJ-X10E	TA31136	9		TA31149	18, 19			PRO-70
DJ-X30	TK10931	12		TBA120U	12, 8			PRO-2014
DJ-X2000	TK10931	12		TK10420	9			PRO-2029
DR-635	TK10931 (VHF) TA31136 (UHF)	12		TK10421	11			AE50H
		9		TK10427	9			AE65H
AOR				TK10485	11			AE66M
AR800	MC3361	9		TK10487	11			AE67H
AR900	MC3361	9		TK10489	11			AE95H
AR950	TA7761	9		TK10492	9			SE-550
AR950	MC3361	9		TK10930	12			BJ-200MK3
AR1000	TA7761	9		TK10931	12			COM102
AR1500	MC3372	9		TK14521	10			COM103
AR2000	TA7761P	9		TK14581	8			COM104
AR2001 (NFM)	MC3357 (IC4)	9		TK14583	15			COM207
AR2002 (NFM)	MC3357 (IC4)	9		TK14584	8			COM212
AR2002 (WFM)	MC3357 (IC5)	9		TK14586	18			COM213
AR2500	TA7761	9		TK14590	11			COM214
AR2700	MC3372	9		TK14592	9			COM217
AR2800	TA7640	9		TK83361	9			COM306
AR3000	MC3357	9		ULN3859	10			PSR-214
AR5000	ACC-connector	2		uPC1028	7			PSR-225
AR8000 NFM	TK10489 or 10485	11		uPC1245	18			PSR-255
AR8000 WFM/AM	TA7792	8						PRO-37
AR8200	AUX-connector	PCB via, see site		HA12413	9 WFM Only			PRO-39
Ascom				KA2243N	9 WFM Only			PRO-44
SE-550 / Condor 3000	MC3361	9		KB4419A	6 WFM Only			PRO-57
Atron								PRO-2022
Compu 5000	TA7130	7						PRO-2032
Compu 8000	MC3359	10						RS8100
Bearcat								RS8300
See 'Uniden Bearcat'								UBC60XLT
Belcom								UBC60XLT-1
GX552-NZ	MC3357	9						UBC60XLT-2
Black Jaguar								UBC68XLT
BJ-200MK3	MC3361	9						UBC80XLT
BJ-1300	MC3361	9						UBC120XLT
Camnis								UBC144XLT
HSC-010	TA7761	9						UBC180XLT
HSC-200	MC3372	9						UBC220XLT
Cobra								UBC245XLT
SR15	TK10421	9						UBC278CLT
Commex								UBC280XLT
Scanner I	MC3359	10						UBC860XLT
Commtel								UBC8500XLT
COM101	KA3361	9, TP5						UBC9000XLT
COM102	MC3361	9, TP5						MVT7000
COM103	MC3361	9, TP5						MVT8000
COM104	MC3361	9, TP5					MC3372	AE600H
COM106	KA3361	9, TP5						AR1500
COM112	MC3359	10						HSC-200
COM202	KA3361	9 (TP201)						COM610
COM203	KA3361	TP201						3500i NFM
COM204		TP301						TR-2200
COM205	TK10420	9 (TP2)					NJM2551	UBC30XLT
COM207	MC3361	9 (TP201)					NJM2552	UBC360CLT
COM212	MC3361	9					SL660	STR-12
COM213	MC3361	9					SL5018	UBC244CLT
COM214	MC3361	9					TA7130	Compu 5000
COM215	MC3359	10					TA7640	3500i
COM216	TK10930	12					TA7761	AR950
COM217	MC3361	9						AR1000
COM225	TA31136	9						MVT5000
COM306	MC3361	9						MVT6000
COM307	TK10930	12					TA31136	COM225
COM610	MC3372	9						AE100H
Dancom								AE100T
RT925	TBA120U	12						PSR-225
Dantronic								IC-M1EURO / IC-M1V
RT408D	TBA120U	12						IC-M3EURO / IC-M3A
Debeg								IC-M601
Debeg 6310	uPC1028	7						IC-M602
Furuno								IC-R2
FM-2510	MC3361 / U2	9 / 16						IC-R5
FM-2721	BA4112 (U101)	9						IC-R10
FM-8000	MC3361	9						IC-R20
FM-8500	MC3361 (U8)	9						MVT7100
FM-8700	MC3361 (U2)	9					TBA120S	RS8000
GME								TMC-82 / Condor 16
GX558	MC3359	10					TBA120U	RT925
GRE								RT408D
PSR-214	MC3361	9, TP5					TK10420    RCL10420	COM205
PSR-216	KA3361	9,TP301						0080
PSR-225	TA31136	9						Husun 55
PSR-244	KA3361	9						Explorer II
PSR-225	MC3361	9						PRO-2006
PSR-255	MC3361	9						PRO-2010
PSR-275	KA3361	9, TP5						PRO-2021
PSR-282		TP5						PRO-2035
PSR-410	TK10931	12						PRO-2042
PSR-500	TK10931	TP5						VXL501
Handic							TK10421	PRO-35
006	-	TP-3						UBC100XLT
008	MC3357	9						UBC200XLT
0012	-	TP-5						UBC855XLT
0016	-	TP-7					TK10427	PRO-43
0050	MC3357	9					TK10489	AR8000 NFM
0080	TK10420	9 (TP2)					TK10930	AR106
Icom								COM216
IC-1200	MC3357	9						COM307
IC-2000	MC3372	9						FR-100
IC-2100	TA31136	9						AR-108
IC-2400	TK10420 (VHF)	9						PRO26
IC-2500	TK10420 (UHF)	9						UBC3000
IC2SRA	MC3372	9					TK10931	AE72H
IC-32AT	TK10420	9						AE92H
IC-M1EURO / IC-M1V	TA31136	9						PRO-163
IC-M2	MC3357	9						UBC69XLT
IC-M3EURO / IC-M3A	TA31136	9						UBC72XLT
IC-M5	MC3357	9						UBC92XLT
IC-M7	TK10487	11						USC230
IC-M10	TA31136	9 (CP2)					uPC1028	Debeg 6310
IC-M11	MC3357	9
IC-M12	MC3357	9
IC-M15	TK10487	11
IC-M25P	discrete	FCP103
IC-M33	TA31136	9
IC-M34	TA31136	9
IC-M45	TA31136	9
IC-M55	MC3357	9
IC-M56	MC3357	9
IC-M57	MC3357	9
IC-M58	MC3372	9
IC-M59	TA31136	9
IC-M71	TA31136	9
IC-M72	TA31136	9
IC-M80	R91
IC-M87	TA31136	9
IC-M88	TA31136	9
IC-M90	TA31136	9
IC-M125	MC3357	9
IC-M126DSC	MC3357	9
IC-M127	TA31136	9
IC-M302	TA31136	9
IC-M304	TA31136	9
IC-M401EURO	TA31136	9
IC-M402	TA31136	9
IC-M411	TA31136 (IC2)	9
IC-M421	TA31136 (IC2)	9
IC-M422	TA31136	9
IC-M500	MC3357	9
IC-M503	TA31136	9
IC-M504	TA31136	9
IC-M505	TA31136	9
IC-M501	TA31136	9
IC-M601	TA31136	9
IC-M602	TA31136	9
IC-M604	TA31136	9
IC-PCR100	TA31136	9
IC-PCR1000	AUX-connector	2
IC-PCR1500	AUX-connector	2
IC-PCR2000	AUX-connector	2
IC-R1 NFM	TK10487 DETA	11
IC-R1 WFM	TA7787 DETB	9
IC-R2	TA31136	9
IC-R3	TA31136	9
IC-R5	TA31136	9
IC-R6	NJM2552	11
IC-R10	TA31136	9
IC-R100	MC3357	9
IC-R20	TA31136	9 (CP1 or CP11)
IC-R1000	AUX-connector	2
IC-R1500	AUX-connector	2
IC-R2000	AUX-connector	2
IC-R7000	right lead of R97
IC-R7100	top of R228
IC-RX7	TA31136	9
IC-U200	MC3357	9
IC-V200	MC3357	9
IC-V200T	MC3357	9
IC-V8000	TA31136	9
ITT Marine
STR-12	SL660	9
JIL
SX-200	MC3357	9
SX-400	uPC1245	9
Kelvin Hughes
Husun 55	TK10420	9
Husun 70	BA4112	9
Kenwood
RZ-1	TA7761	9
King Marine
VHF-7000	MC3357	9
Maxon
DM2550	MC3361	9
Maycom
FR-100	TK10930	12
AR-108	TK10930	12
Motorola
MC80	CA3089	6
Nasa
AIS Radar	SA605	9
Navico
Axis RT1200	MC3361	9
RT6500S	ULN3859	10
Nedset
See 'Realistic'
Pfitzner / Teletron
TMC-82 / Condor 16	TBA120S	8
President
MC 6700 (Marine)	TA7130	7
Puxing
PX-777	TA31136	9 (DEV)
PX-888	TA31136	9 (DEV)
Raytheon
RAY 200	MC3357	9
Realistic
PRO-23	MC3361	9
PRO-24	MC3361	9
PRO-25	MC3361	9
PRO26 NFM/AM	TK10930	12NFM 13AM
PRO-26 WFM	TK10489	11
PRO-27		TP3
PRO-28	MC3361	9
PRO-30	MC3357	9
PRO-31	TK10420	9
PRO-32	TK10420	9
PRO-33	TK10420	9
PRO-34	TK10420	9
PRO-35	TK10421	11
PRO-36	TK10420	9
PRO-37	MC3361	9 (TP103)
PRO-38	MC3359	10
PRO-39	MC3361	9
PRO-41	MC3359	10
PRO-42	MC3361	9
PRO-43	TK10427/10420	9 (TP301)
PRO-44	MC3361	9 (TP201)
PRO-46	TK10421	11
PRO-49	MC3361	9
PRO-50	KA3361	9,TP5
PRO-51	MC3361	9
PRO-57	MC3361	9, TP5
PRO-60	TA3116	9
PRO-62	KA3361	9
PRO-64	MC3361	9
PRO-66	MC3361	9 (TP3)
PRO-70	KA3361	9,TP5
PRO-71	MC3361	9
PRO-83	TK10931	12 (LND7)
PRO-90	MC3361	9
PRO-91	MC3361	9
PRO-92	KA3361	9
PRO-93	KA3361	9 (TP4)
PRO-94	MC3361	9
PRO-95	KA3361	9 (TP4)
PRO-96	KA3361	9 (TP4)
PRO-97	KA3361	9 (TP4)
PRO-106	TK10931	12 (TP4)
PRO-163	TK10931	12 (TP4)
PRO-164	TK10931	12 (TP4)
PRO-433	SL5018	LND4
PRO-2001		TP7
PRO-2002	MC3357 or MP5071	9
PRO-2003	MC3357	9
PRO-2004 NFM/AM	TK10420	9 (TP4)
PRO-2004 WFM	KB4419A	6 (TP3)
PRO-2005 NFM/AM	TK10420	9 (TP2)
PRO-2005 WFM	KA2243/HA12413	10 (TP1)
PRO-2006 NFM/AM	TK10420	9 (TP2)
PRO-2006 WFM	KA2243/HA12413	10 (TP1)
PRO-2010	TK10420	9
PRO-2011	TK10420	9
PRO-2014	KA3361	9
PRO-2020	MC3357	9
PRO-2021	TK10420	9
PRO-2022	MC3361	9 (TP5)
PRO-2023	NJM3359	10
PRO-2024	MC3361	9
PRO-2025	NJM3359	10
PRO-2026	NJM3359	10
PRO-2027	MC3361	9
PRO-2028	NJM3359	10
PRO-2029	KA3361	9
PRO-2030	NJM3359	10
PRO-2032	MC3361	9 (TP5)
PRO-2034	MC3361	9
PRO-2035 NFM/AM	TK10420	9 (TP2)
PRO-2035 WFM	KA2243/HA12413	10 (TP1)
PRO-2036	MC3359	10
PRO-2037	KA3361	9
PRO-2038	NJM3359	10
PRO-2039	KA3361	9 (TP6)
PRO-2040	MC3361	9
PRO-2041	MC3361	9
PRO-2042 NFM	TK10420	9 (TP2)
PRO-2042 WFM	KA2243/HA12413	10 (TP1)
PRO-2045	MC3361	9
PRO-2046	MC3361	9
PRO-2050	MC3361	9
PRO-2051	MC3361	9
PRO-2052	MC3361	9
PRO-2053	KA3361	9 (TP4)
PRO-2056	NJM3359	10
PRO-2066	MC3361	9
PRO-2067	KA3361	9 (TP301)
PRO-9200	MC3359	10
Regency
HX1000	TK10420	9
MX5000	MC3357	9
MX7000	MC3357	9
Polaris 88	600-565	10
R1600	NJM3359	10
R4030	TK10421	11
Touch M100	600-565	10
Touch M400	600-565	10
Relm
HS-200	TA31136	9
Sailor
RT2048	pin 6 of 9 pin SUB-D connector
RT4822	MC3372	9
Scooper
Airspy 007	MC3359	10
Galaxie	MC3359	10
Microcosmic	MC3357	9
Space Shuttle	MC3357	9
Shipmate
RS8000	TBA120S	8
RS8100	MC3361	9
RS8300	MC3361	9
Skanti
TRP2500	MC3357	9
TRP3012	MC3357	9
VHF1000	MC3372	9
Sony
ICF-SC1PC	TA3116	9
Standard / Standard Horizon / Vertex
CCR708A	TK10420	9
Explorer II	TK10420	9
HX-180	TA31136	9
HX-240	TK10487	11
HX-390	TK10487	11
HX2205	TK10420	9
Trident
TR2200	MC3372	9
Uniden Bearcat
UBCT7	MC3361	9
BCT8		LND7 (Data skip)
BCT15		DISC
UBC30XLT	NJM2551	11
UBC50XL	MC3359	10
UBC57XLT	MC3361	9
UBC60XLT	MC3361	9
UBC60XLT-1	MC3361	9
UBC60XLT-2	MC3361	9
UBC65XLT	MC3359	10
UBC68XLT	MC3361	9
UBC69XLT	TK10931	12, LND7
UBC70XLT	LSC1359	9
UBC72XLT	TK10931	12, LND7
UBC80XLT	MC3361	9
UBC92XLT	TK10931	12, LND7
UBC95XLT	TK10931	12, LND7
BC100XL	LSC1359	10
UBC100XLT	TK10421	11
UBC120XLT	MC3361	9
UBC140XLT	MC3359	10
UBC142XLT	MC3359	10
UBC144XLT	MC3361	9
UBC145XLT	MC3359	9
UBC175XL	MC3359	9
UBC180XLT	MC3361	9
Bearcat 200	ULN3859	10
UBC200XLT	TK10421	11
UBC205XLT	TK10421	11
UBC210	SC8780/MC3357	9
BC220FB	91901	15
UBC220	SC8780/MC3357	9
UBC220XLT	MC3361	9
USC230	TK10931	12, LND7
UBC235XLT	MC3361	9
UBC235XLT	MC3361	9
UBC244CLT	SL5018	9
UBC245XLT	MC3361	9
BC246T	TK10931	12
UBC248CLT	MC3361	9
BC250D	-	LND9
UBC250	SC8780/MC3357	9
UBC278CLT	MC3361	9
UBC280XLT	MC3361	9
BC296D	-	LND9
BR330T	-	DISC
UBC350A	NJM3359	10
BC355C	NJM2552	11
UBC360CLT	NJM2552	11
BC370CRS	NJM2552	11
BC396T		DISC OUT
UBC400XLT	NJM3359	10
UBC550XLT	TK10421	11
UBC560XLT	NJM3359	10
UBC590XLT	NJM3359	10
UBC700A	NJM3359	10
UBC760XLT	NJM3359	10
UBC780XLT		LND8
UBC785XLT		LND6
BC796D		LND6
UBC800XLT		DISC
UBC855XLT	TK10421	11
UBC860XLT	MC3361	9
UBC890XLT	NJM3359	10
UBC895XLT	MC13371	9
BC898T		LND12
UBC950XLT	NJM3359	10
BCD996T		DISC
UBC20/20	NB53101	9
UBC2500XLT	TK10930	12FM 13AM
UBC3000 NFM/AM	TK10930	12NFM 13AM
UBC3000 WFM	TK10489	11
UBC3300XLT	-	LND9
UBC3500XLT	-	DISC
MC 6700 (Marine)	TA7130	7
MR8100	NJM3359	10
UBC8500XLT	MC3361	9
UBC9000XLT	MC3361	9, TP3
UBC9000XLT AM	LA1600	8 or 9 (?)
UBC9000XLT WFM	TK10489	11
Winradio
1000i AM/WFM	TA7640	9
1000i NFM	MC3372	9
3500i AM/WFM	TA7640	9
3500i NFM	MC3372	9
Wouxun
KG-UV6D	TA31136	9
KG-UVD1P	TA31136	9
Yaesu
FRG9600	MC3357	9
FT-415	MC3372	9
FT-416	MC3372	9
VR-500	TA31136	9
VR-5000	TK10931	12
Yupiteru
MVT5000	TA7761	9
MVT6000	TA7761	9
MVT7000	MC3361	9
MVT7100	TA31136	9
MVT7300	TA31136	9
MVT8000	MC3361	9
MVT9000	TA31136	9
Zodiac
Seacom 80	MC3357	9, TP5
